▌ 產品描述/ DESCRIPTION

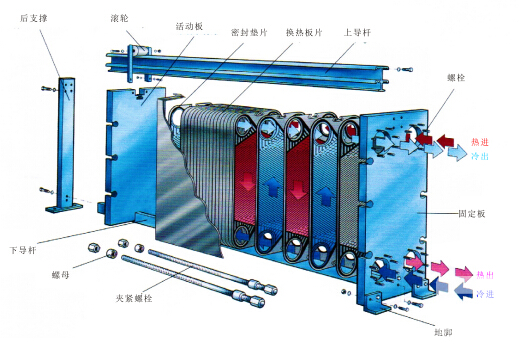

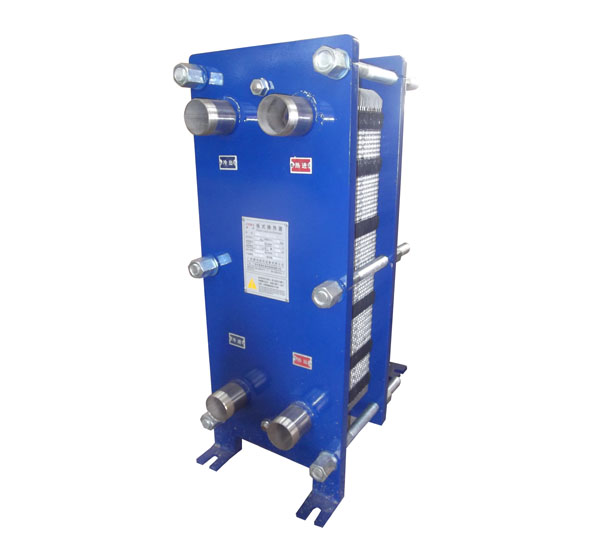

捷瑪板式換熱器是用薄金屬板壓制成具有一定波紋形點的換熱板片,然后疊裝,用機架板、夾緊螺栓轉配而成的一種換熱器。工作流體在兩塊板片間形成的窄小而曲折的通道中流過,冷熱流體流過板間通道板片進行冷熱交換。
部件材質
換熱板片:SUS304,SUS316L,SMO254,鈦,鎳,哈氏合金
密封墊片:NBR,H-NBR,EPDM,食品墊,氟橡膠,硅橡膠
框 架:碳鋼,不銹鋼,外包不銹鋼
夾緊螺栓:碳鋼鍍鋅,不銹鋼
接 口:橡膠,碳鋼,不銹鋼
導 桿:碳鋼鍍鋅,不銹鋼
▌ 板片描述/ DESCRIPTION獨特結構分流區,平衡流體分布;
板片采用獨特線 、面定位結構,板片間不易發生錯位;
板片圓角采用“互鎖”結構,板片間互相鎖定。
大角度波紋設計,提高傳熱系數,阻力降偏大;
小角度波紋設計,降級阻力降,傳熱系數較??;
設計選型時,根據工況參數的不同,合理選用相應的板型,達到最佳的使用效果。
上導桿雙坡度設計,提高板片穩定性;
夾緊板內側采用襯環結構,提高配合精度;
人字形波紋板片除了具有傳熱效率搞的特點外,整機裝配后互相反向形成網狀觸點,其耐壓性能良好。
▌ 密封墊描述/ DESCRIPTION
墊片嵌入換熱板的溝槽之內固定,嵌入和更換墊片快捷方便,大大減少停機時間;
密封與固定功能分離,即使一部分起固定功能的“卡扣”發生故障,墊片仍能在槽中起到密封作用。
▌ 產品特點 / CHARACTERISTIC
●對數平均溫差大:板式換熱器可以實現全逆流形式,溫度修正系數為1。
●傳熱系數高:板式換熱器板片的波紋能使流體在較小雷諾數下就能產生紊流。其傳熱系數是管殼式換熱器的3~5倍,最高達7000W/m2K。
●占地面積?。喊迨綋Q熱器結構緊湊,單位體積內的換熱面積為管殼式換熱器的2~5倍,在實現相同的換熱任務時,其占地面積約為管殼式換熱器的1/5~1/10。
●重量輕、價格低:板式換熱器的板片厚度僅為0.5~0.8mm,在相同換熱任務的情況下,其所需的換熱面積比管殼式換熱器的小,重量僅為管殼式換熱器的1/5左右。
●末端溫差?。簩τ谒凰畵Q熱最低末端溫差可以低于1℃,對于回收低溫位的熱能是很有利的。
●污垢系數低:板式換熱器的污垢系數小,其原因是流體的劇烈紊流,雜質不易沉淀;板間通道的通道死區??;不銹鋼制造的換熱面光滑,腐蝕附著物少。
●多種介質換熱:板式換熱器可以通過中間隔板進行三種或三種以上介質的換熱,在乳品加工工藝上廣泛應用。
●清洗方便:把板式換熱器的夾緊螺栓卸下后,即可松開板束,卸下板片進行機械清洗,非常方便維護。
